沟槽管件端部直径尺寸检具的制作方法

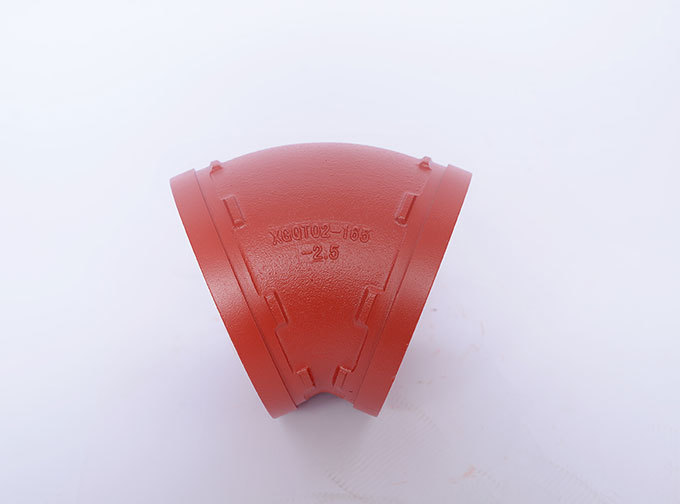

   沟槽管件，尤其是一种检测带槽管件端部直径尺寸的检测工具，属于测试测量技术领域。沟槽管件是一种新型的钢管连接管件，具有操作简单、不影响管道原有特性、施工安全性好、系统稳定性好、维护方便等优点。沟槽管连接技术，又称卡箍连接技术，已成为目前连接液体和气体管道的第一种技术，正在逐步取代法兰和焊接两种传统管道连接方式。

　　现有技术中，游标卡尺一般用于测量沟槽管件端部的外径和沟槽底部的直径。测量较大规格的沟槽管件时，游标卡尺需要放大加长。由于操作不便，不仅存在测量误差，而且工作效率低。

　　为了达到上述目的，沟槽管件采用如下技术方案：一种沟槽管件端部直径尺寸测试仪，包括夹持部和测量部；测量部分为左右对称的开口结构，在测量部分的开口端设有检测区a和检测区b；a检测区设有与开槽管件端部外径D1相匹配的第一通量规和第一止量规；b检测区设有与沟槽管件中沟槽底部直径D2相匹配的第二总规和第二止规。第一通规左右两侧的间隙为槽管端部外径D1的最大极限尺寸D1max，第一止规左右两侧的间隙为最小极限尺寸D1min槽管端部外径D1的测量值。第二通用量规左右两侧的距离是槽形管件中槽底直径d2的最大极限尺寸D2max，第二止动量规左右两侧的距离是槽形管件中槽底直径D2的最小极限尺寸D2min。测量部分在A检测区和B检测区设有第一通量规、第一止量规、第二通量规和第二止量规的界标线。沟槽管件在极限识别线上设有识别孔，识别孔的直径不大于2mm。上述沟槽管件端径检具为2mm厚的不锈钢板。

　　沟槽管件的优点是：

　　沟槽管件可以通过设置在A检测区的第一个通过量规和第一个停止量规来检测沟槽管端的外径D1。当槽管的端部可以通过第一个通规左右两侧的距离，但不能通过第一个止规左右两侧的距离时，则判定槽管为合格产品。当槽管的端头不能通过第一通规左右两侧的距离或能通过第一通规左右两侧与第一止规的距离时，则判定槽管不合格。因此，本实用新型具有结构简单、操作方便、检测结果准确的特点，解决了槽管末端外径D1和槽底直径D2的尺寸检测问题，达到了提高检测可靠性的目的。
