沟槽管件卡箍的制作方法

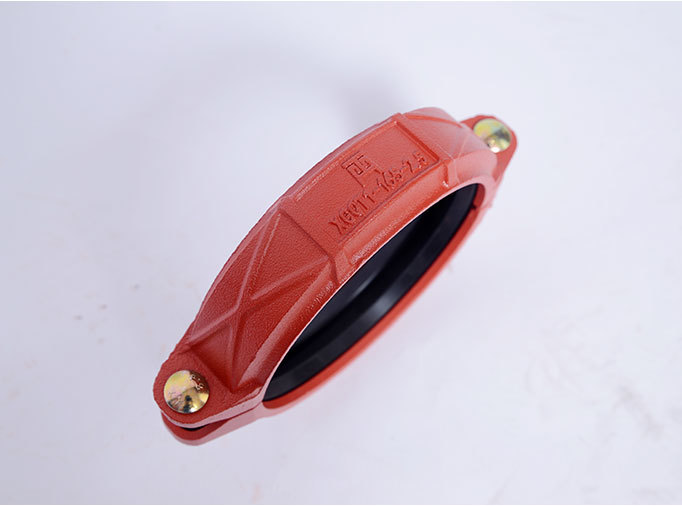

   沟槽管件是一种新型的钢管连接管件。沟槽管件连接技术，又称卡箍连接技术，已成为目前连接液体和气体管道的第一种技术。现有的沟槽管件夹具大多由两块弧形夹板和一个连接结构组成，夹具的弧形夹板结构固定，不能根据管径进行调整，不同管径之间不可能通用。因此，沟槽管件具有分体式结构，可以根据管径进行调节，通用性更强。

　　一种沟槽管件夹具，包括多个分体块和外圈，分体块的内侧为弧形，上下两端设有凸起；分体块的外侧设有卡槽；外环为环形，其宽度尺寸对应于卡槽的尺寸；还设置有用于紧固的紧固结构；外环两端设有卡接；两个夹紧接头的相对面上设有多个棘齿。两个卡接头上的棘齿方向相反；还设置有用于套在夹紧接头上的夹紧环；夹紧环的内部尺寸对应于叠放在一起的两个夹紧接头的尺寸；分块内的宽度与分块外的宽度一致；分体块内部设有密封垫。卡环为分体式结构，卡环包括两瓣，卡环之间设有连接两瓣的螺栓。分块上设有接线孔。垫圈是由橡胶材料制成的。卡槽两侧设有卡块。紧固结构包括连接座和连接柱，连接座固定连接在外套圈的一端，连接座上设有方孔和圆孔；外套圈的另一端设置在方孔内，其侧面设有螺纹；连接柱可转动地卡在圆孔中；连接柱的上端连接有螺纹头；螺纹头与外套圈上的螺纹相互贴合；连接柱的另一端设有六角沉槽。

　　沟槽管件装置结构简单，使用方便，可以根据管径进行相应的改变和调整，通用性更强；根据实际管径选择合适数量的对开式块，安装在待连接管体的外侧，通过拧紧结构进行约束和锁紧，通过外套筒环的不断拧紧，将多个对开式块锁紧，完成管体夹紧；且分块内侧的宽度与分块外侧的宽度一致，因此在分块外侧位置存在剩余间隙。不影响管体上的夹紧效果。分体块的内侧设有垫圈。在外套筒环锁紧拼合块的过程中，垫片发生变形，将可能留下的缝隙填满并堵住，具有很好的密封效果。分块上有丝孔，利用绳索穿过丝孔，可以集中有序地放置大量待使用的分块。
